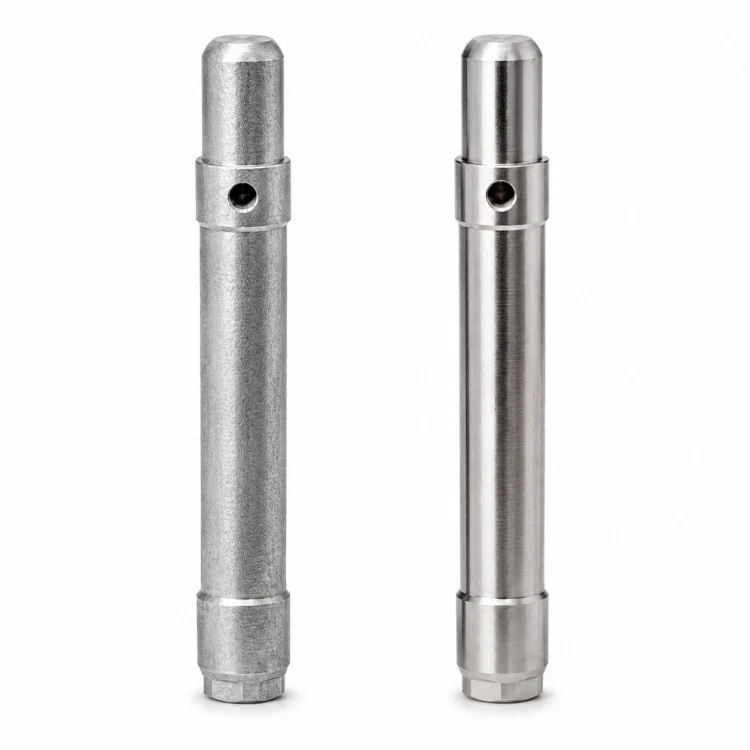

Xiangxingxin fabrica eixo escalonado usinado em CNC de precisão para compradores OEM como um fabricante direto, concentrando-se nas relações dimensionais que afetam a montagem, em vez de tratar cada recurso de forma independente. A seção central longa fornece a referência cilíndrica primária, enquanto ressaltos escalonados e diâmetros finais podem ser usados para localização, suporte ou conexão de acordo com o projeto do cliente.
Um furo transversal é posicionado próximo a uma seção escalonada. Dependendo do projeto do equipamento, tal recurso pode ser utilizado para pino, elemento de travamento, ponto de fixação ou outra interface mecânica; sua função real deve seguir o desenho do cliente e não ser assumida durante a produção.
Para componentes de eixo longo, o planejamento do processo também deve considerar a relação entre o comprimento total, os diâmetros dos munhões, as posições dos ressaltos e a localização dos furos. Sequências de torneamento apropriadas, métodos de suporte e operações de perfuração secundárias são selecionadas de acordo com a geometria, para que áreas de acoplamento importantes permaneçam corretamente relacionadas ao ponto de referência rotacional principal.

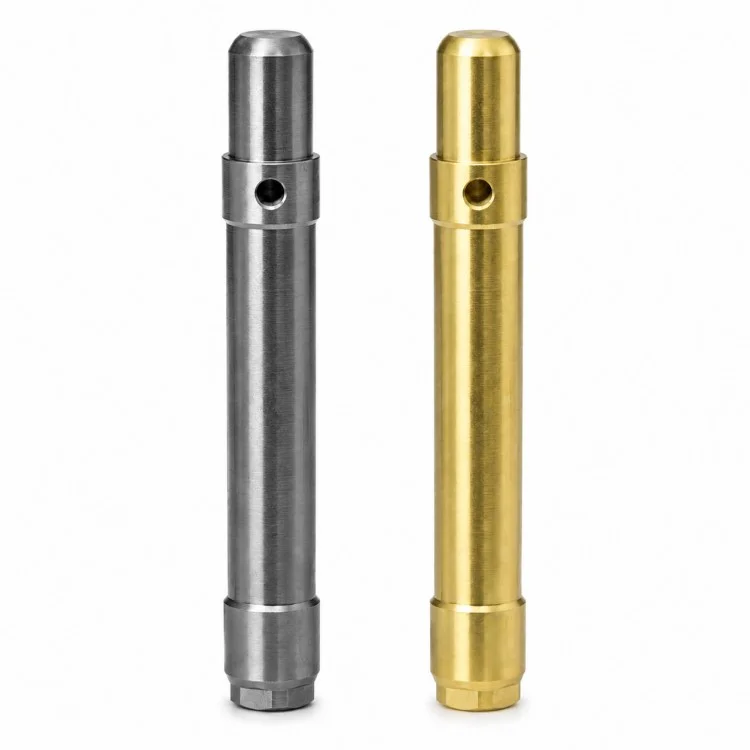

A seleção do material pode ser adaptada aos requisitos de resistência, desgaste, corrosão e peso. Aço inoxidável, aço carbono, liga de aço, liga de alumínio, latão ou outros metais usináveis podem ser considerados quando tecnicamente adequados. Tratamento térmico, moagem, galvanização ou outros processos secundários são aplicados somente quando exigido pela especificação técnica.
Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd.pode incluir diâmetro do eixo, espaçamento entre ressaltos, posição do furo cruzado, características finais e dimensões críticas de acoplamento no plano de inspeção. Esta abordagem é adequada para projetos de equipamentos não padronizados, onde o ajuste mecânico confiável é mais importante do que simplesmente combinar um eixo de catálogo geral.

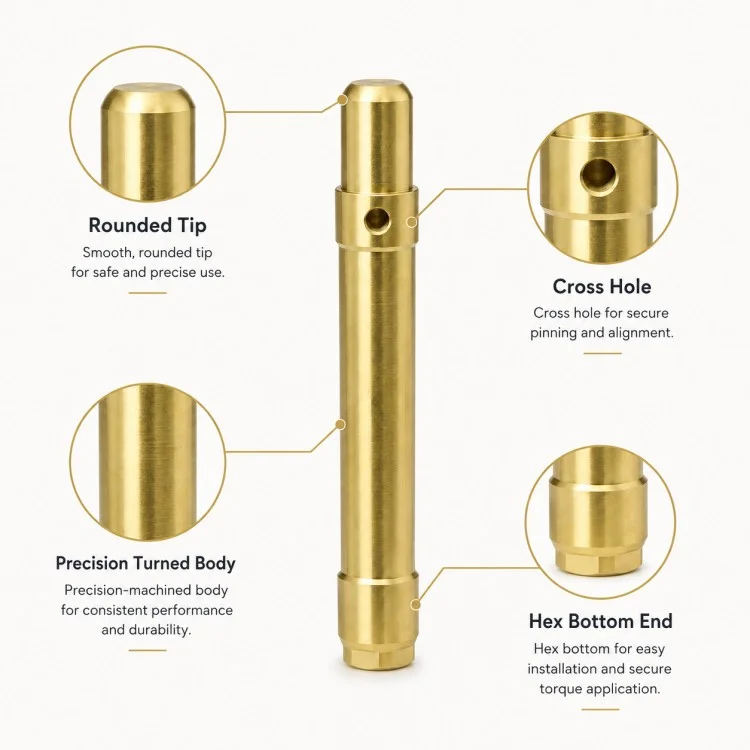

Diferentes diâmetros de eixo e ressaltos podem ser integrados em um componente, permitindo que diversas áreas de localização e acoplamento sejam coordenadas no mesmo corpo rotacional.
O furo transversal pode ser posicionado de acordo com sua relação com o ressalto próximo e o referencial do eixo, o que é importante quando o furo participa de fixação, travamento ou montagem.
Componentes cilíndricos longos requerem atenção ao suporte, à sequência de usinagem e às relações dimensionais, em vez de simplesmente girar cada diâmetro de forma independente.
Chanfros, diâmetros reduzidos, planos ou outras estruturas finais podem ser incorporados de acordo com o equipamento correspondente e o método de instalação.

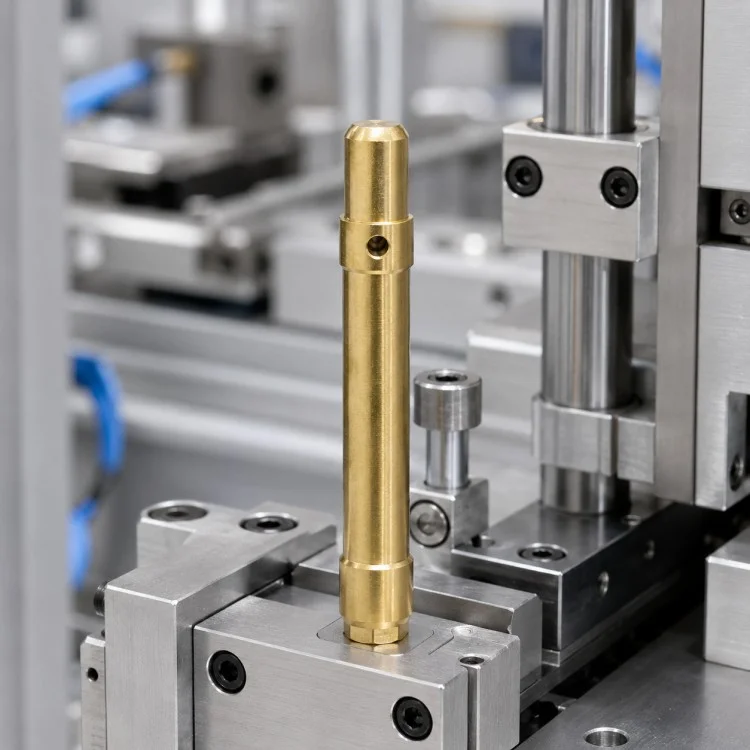

As dimensões são definidas em torno da interface de montagem real, tornando o componente adequado para máquinas não padronizadas, onde os eixos do catálogo não correspondem à geometria necessária.
A produção de um eixo escalonado com perfuração cruzada usinado em CNC de precisão exige que o ponto de referência de giro e o recurso transversal sejam planejados como um sistema de usinagem, em vez de operações não relacionadas.

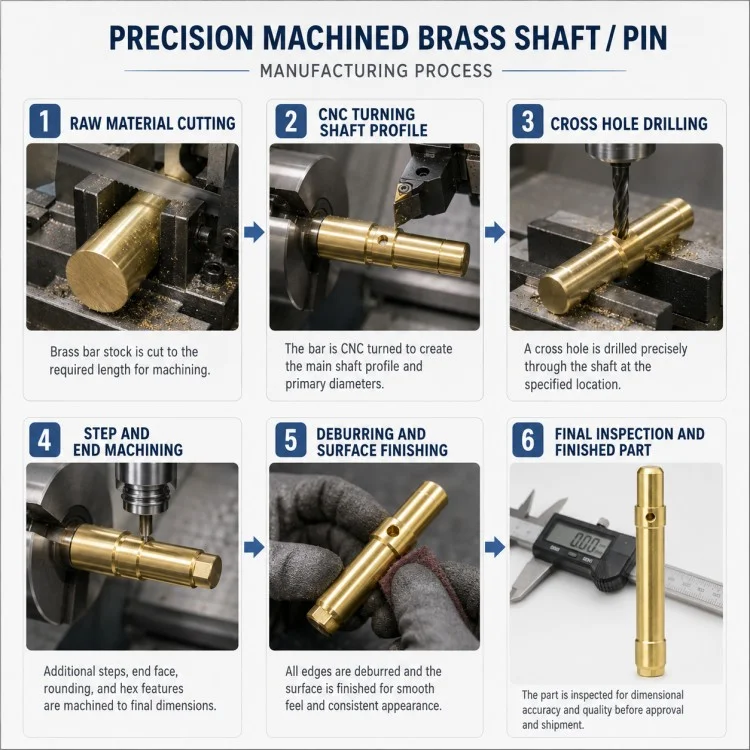

| Estágio do Processo | Ponto de controle principal |
| Revisão de desenho | Identifique diários, ressaltos, furos cruzados e dimensões críticas de posicionamento |
| Preparação de Matéria Prima | Selecione material de barra e tolerância de usinagem adequados |
| Preparação de Centro/Referência | Estabeleça referências estáveis para usinagem de eixos longos |
| Torneamento Bruto | Forme diâmetros principais e geometria escalonada |
| Torneamento Semiacabado | Refine diários, ombros e seções finais |
| Usinagem de Furos Cruzados | Perfure ou usine o recurso transversal na posição especificada |
| Usinagem de recursos finais | Chanfros completos, seções reduzidas ou outra geometria especificada |
| Tratamento Térmico Opcional | Aplicado somente quando as propriedades do material ou a dureza assim o exigirem |
| Acabamento de torneamento/retificação | Concluir diários críticos quando especificado |
| Rebarbação | Remova rebarbas ao redor de furos, ombros e bordas |
| Inspeção Final | Verifique o diâmetro, o espaçamento, a posição do furo cruzado e as dimensões correspondentes |
| Limpeza e Proteção | Preparar componentes acabados para envio |
| Item de comparação | Eixo usinado baseado em desenho | Eixo/pino padrão |
| Diâmetros do eixo | Vários diâmetros podem seguir a montagem real | Geralmente limitado à geometria padrão |
| Posição do ombro | Definido de acordo com o layout do equipamento | Corrigido pelo design do catálogo |
| Buraco Cruzado | A posição e o diâmetro podem seguir o desenho | Muitas vezes indisponível ou padronizado |
| Geometria final | Pode incorporar transições e recursos específicos | Opções limitadas |
| Superfícies de acoplamento | Produzido em torno de componentes conectados reais | Projetado para uso geral |
| Rota de Materiais | Selecionado de acordo com as condições de trabalho | Notas padrão comuns |
| Aplicativo | Máquinas OEM não padronizadas | Uso mecânico geral |
Sim. O diâmetro do furo, a posição axial e a relação com o ressalto próximo podem seguir o desenho aprovado.
Sim. Múltiplos munhões, ressaltos e seções escalonadas podem ser usinados de acordo com as interfaces de acoplamento necessárias.
Não. O desbaste depende da tolerância, do acabamento superficial, do ajuste e dos requisitos funcionais. Só deve ser adicionado quando for tecnicamente necessário.
Sim. Chanfros, diâmetros reduzidos, planos ou outras características finais podem ser produzidos de acordo com o projeto do equipamento.
É preferível um desenho 2D ou modelo 3D, juntamente com material, quantidade, tolerâncias, requisitos de superfície e informações sobre áreas críticas de encaixe.
Sim, sujeito a revisão de engenharia. Mudanças de material podem afetar a usinagem, a resistência, o comportamento ao desgaste e o acabamento posterior.
Isso depende da aplicação, mas os diâmetros dos munhões, o espaçamento dos ombros, a posição dos furos cruzados e as áreas correspondentes são comumente importantes neste tipo de eixo.

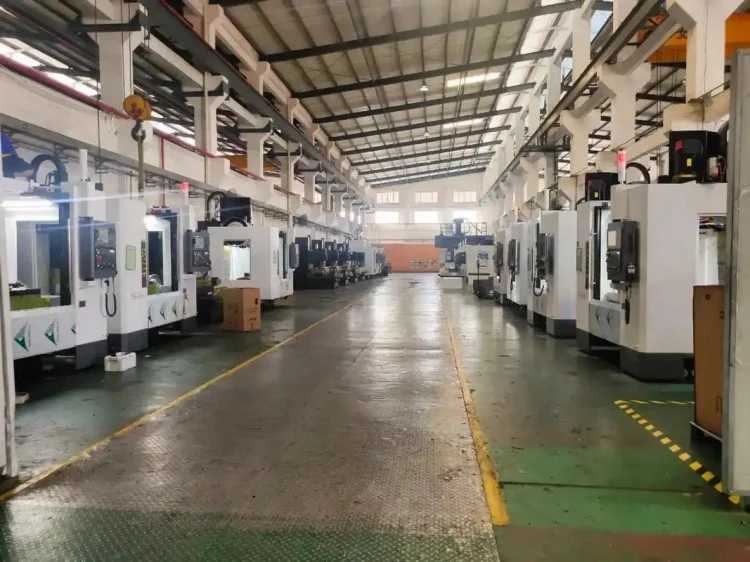

Para projetos de eixo longos não padronizados,Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd.usa a abordagem de fabricação Xiangxing Xin para apoiar a produção de eixo escalonado usinado em CNC de precisão, desde a revisão do processo até pedidos repetidos.
A rota de usinagem pode ser construída em torno da referência do eixo principal para que os munhões, ressaltos e recursos transversais sejam controlados como geometria funcional relacionada.
A sequência do processo e a fixação podem ser selecionadas de acordo com as relações de comprimento e diâmetro do eixo, em vez de aplicar a mesma configuração usada para peças cilíndricas curtas.
As operações de torneamento e furos transversais podem ser planejadas em conjunto para reduzir mudanças desnecessárias de dados durante a produção.
Áreas críticas de ajuste, ombros, posições de furos e estruturas finais podem ser identificadas antes da produção, de modo que o esforço de inspeção seja focado nas dimensões que realmente afetam a montagem.
Após a verificação de uma nova peça, as informações confirmadas do processo podem ser transportadas para a repetição da fabricação posterior, em vez de reconstruir a rota técnica do zero.
Xiangxingxinpode coordenar torneamento, furação, fresamento opcional, tratamento térmico, retificação e acabamento superficial de acordo com o projeto específico do eixo.
