Para OEMs, Xiangxing Xin é um fabricante de eixo escalonado flangeado usinado CNC de precisão, focado em eixos onde vários diâmetros e referências axiais devem funcionar juntos. Em vez de usar uma superfície cilíndrica contínua, o componente combina vários munhões, ressaltos de transição e um flange integral para que diferentes peças correspondentes possam ser localizadas em posições definidas ao longo do mesmo eixo de rotação.
O flange é especialmente importante nesta estrutura. Pode atuar como batente axial, referência de montagem ou ponto de separação entre duas zonas de montagem, dependendo do projeto do equipamento. Sua posição de face e espessura precisam, portanto, ser consideradas em conjunto com os diâmetros de eixo adjacentes, em vez de inspecionadas como uma característica externa isolada.
Várias seções escalonadas são distribuídas ao longo do comprimento do eixo. Essas áreas podem ter requisitos de ajuste diferentes, o que significa que um munhão pode servir como superfície de localização, enquanto outra seção fornece apenas folga ou suporte estrutural. As tolerâncias finais deverão, portanto, seguir a função real de cada diâmetro indicado no desenho do cliente.
O planejamento do processo para esse tipo de peça normalmente começa com um ponto de referência de torneamento estável. O torneamento de desbaste e de acabamento são organizados em torno da sequência do munhão, das posições dos cantos e das faces do flange. Onde ajustes de funcionamento mais apertados ou requisitos de superfície são especificados, áreas cilíndricas selecionadas podem receber acabamento ou retificação adicional após as principais operações de torneamento.

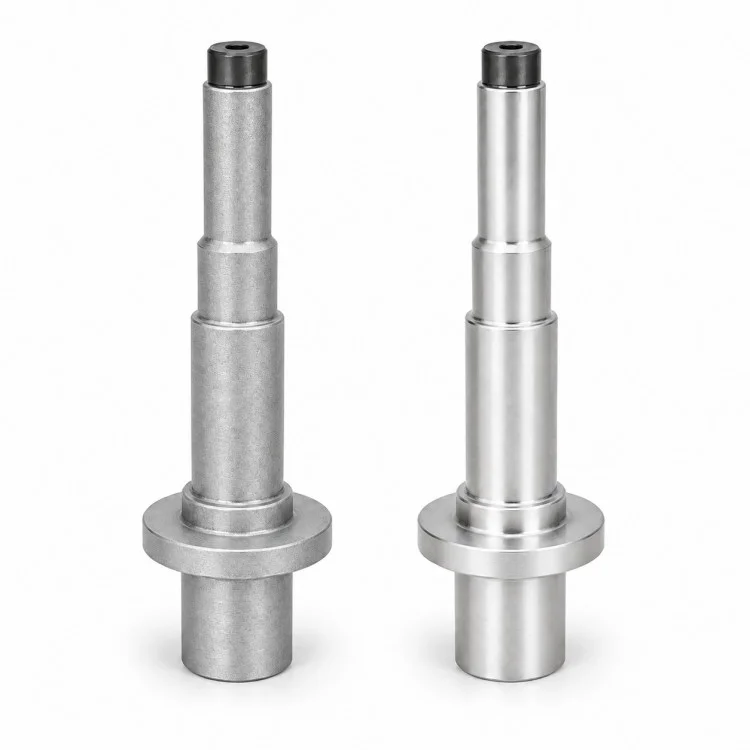

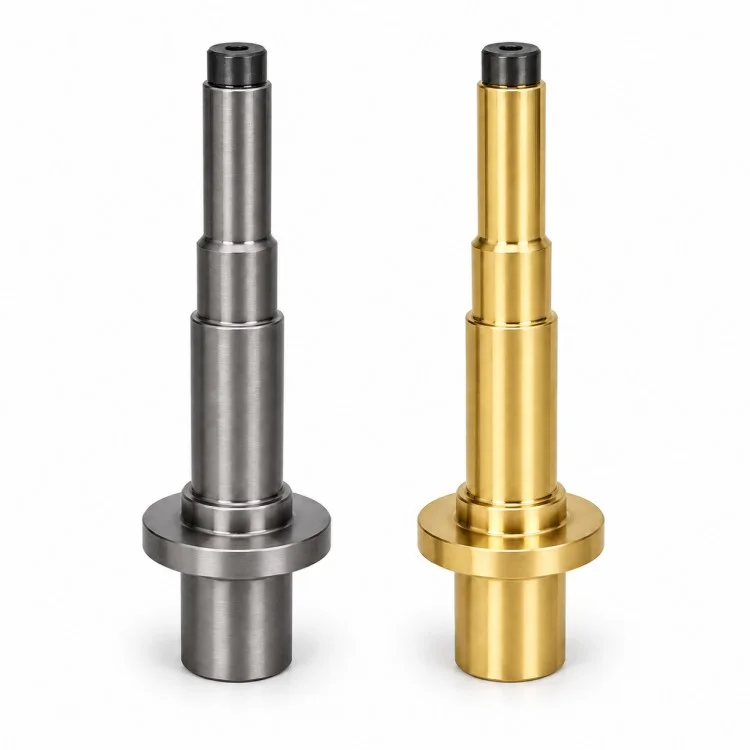

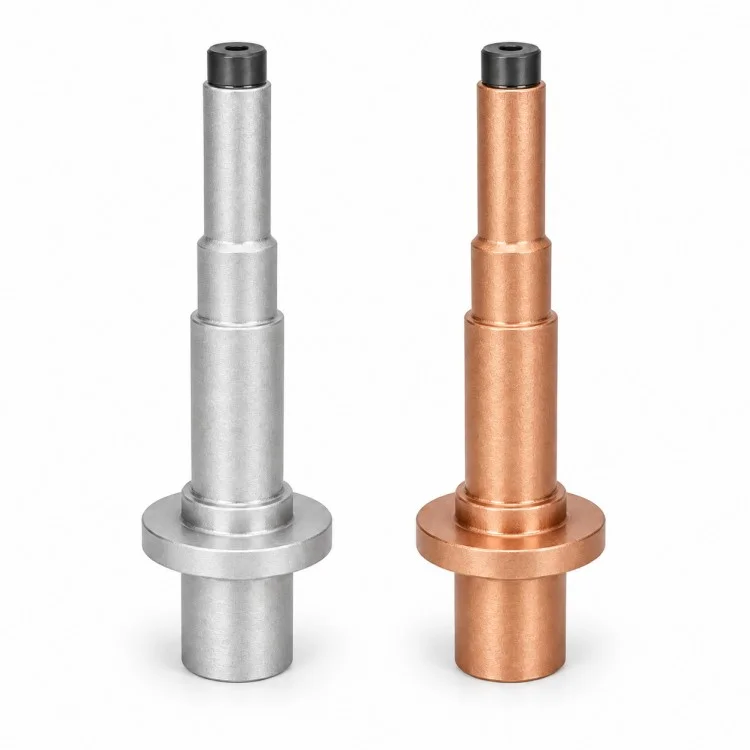

Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd.pode fabricar este tipo de eixo em ligas de alumínio apropriadas, aços inoxidáveis, aços carbono/liga, latão e outros materiais usináveis confirmados. A inspeção pode se concentrar em transições de diâmetro, distâncias axiais, faces de flange, comprimento total e outras dimensões que influenciam diretamente a instalação e o alinhamento mecânico.
| Parâmetro | Detalhes |
| Nome do produto | Eixo escalonado flangeado usinado em CNC de precisão |
| Marca | Xiangxingxin |
| Empresa | Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd. |
| Tipo de produto | Eixo Múltiplo Flangeado |
| Processo Principal | Torneamento CNC / Fresamento conforme necessário |
| Diâmetros do eixo | De acordo com o desenho |
| Comprimentos do diário | De acordo com o projeto de montagem |
| Posições dos ombros | De acordo com a especificação do cliente |
| Diâmetro do Flange | De acordo com o desenho |
| Espessura do Flange | De acordo com o requisito de localização axial |
| Recursos finais | Extremidade escalonada/furo/chanfro conforme especificado |
| Material | Alumínio, aço inoxidável, aço carbono/liga, latão, etc. |
| Tolerância | Atribuído de acordo com a área funcional |
| Rugosidade Superficial | De acordo com Desenho Técnico |
| Tratamento térmico | Disponível quando especificado |
| Tratamento de superfície | De acordo com material e aplicação |
| Base de Produção | Desenho 2D / Modelo 3D / Amostra |
| Uso típico | Máquinas OEM, conjuntos rotativos, sistemas de posicionamento |

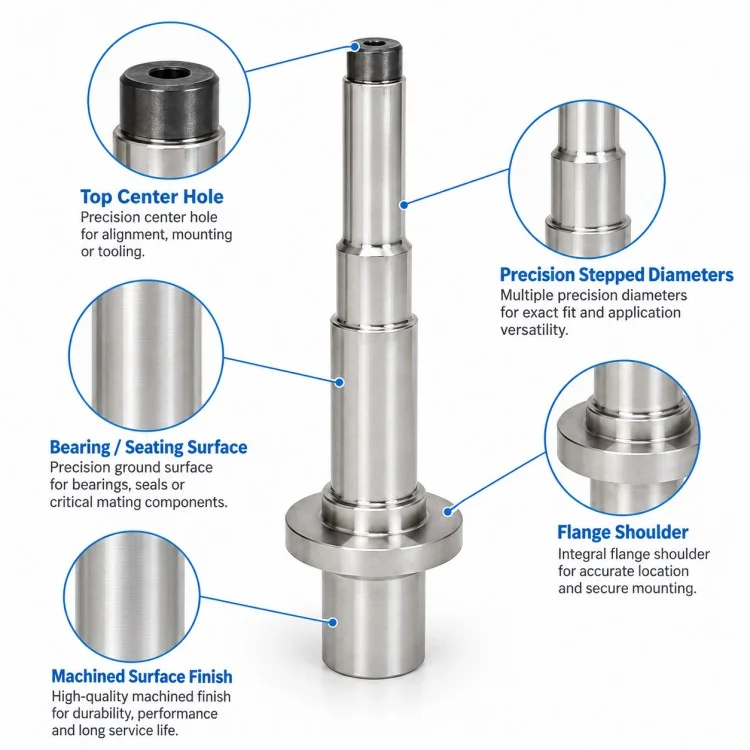

Diferentes seções do eixo podem receber diferentes diâmetros e requisitos de ajuste, permitindo que um componente interaja com várias peças correspondentes.
O flange cria uma referência axial positiva sem exigir um colar separado em projetos onde é preferível um batente integrado.

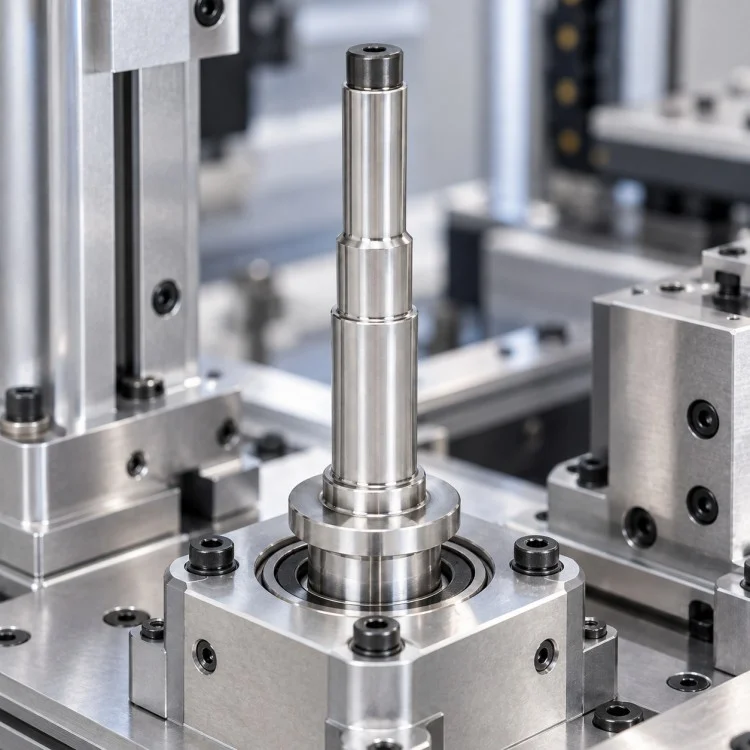

Vários ressaltos separam os munhões funcionais e ajudam a estabelecer a posição de instalação de rolamentos, buchas ou outros componentes cilíndricos.
Para um eixo escalonado com flange usinado em CNC de precisão, as distâncias axiais entre os ressaltos e o flange podem ser tão importantes quanto os diâmetros individuais porque essas dimensões determinam onde as peças correspondentes ficam após a montagem.
Somente as superfícies que realmente exigem ajustes precisos precisam de um controle mais rígido, enquanto as áreas estruturais não críticas podem seguir tolerâncias gerais apropriadas.

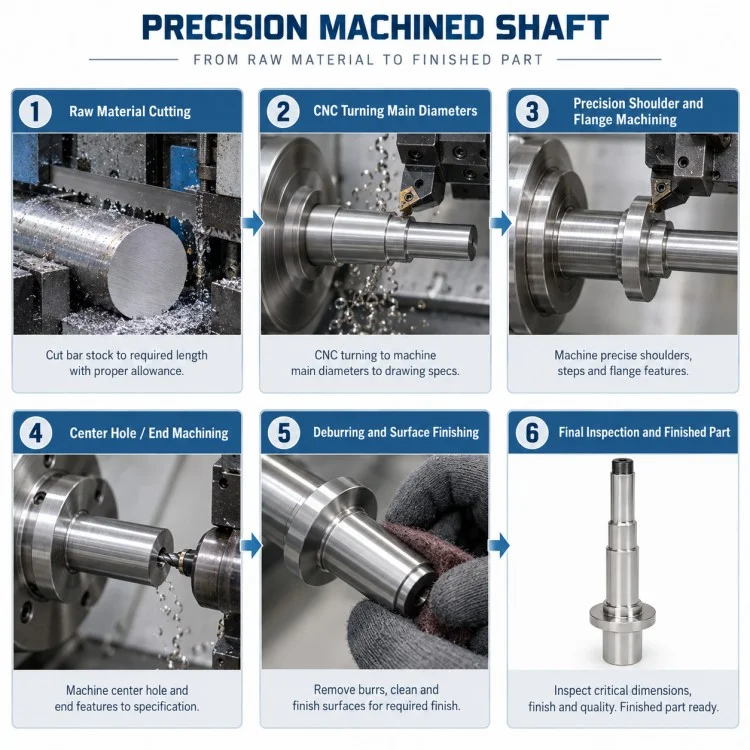

| Estágio do Processo | Foco Principal |
| Revisão de desenho | Classifique os munhões de localização, seções de folga, faces de flange e dimensões axiais críticas |
| Preparação de Materiais | Selecione a barra/peça forjada adequada e reserve a margem de usinagem |
| Torneamento Bruto | Estabeleça os principais perfis externos e a peça bruta do flange |
| Torneamento passo a passo | Forme diferentes diâmetros de eixo e transições de ressalto |
| Usinagem de Flanges | Diâmetro do flange de acabamento, espessura e faces de referência |
| Finalizar processamento de recursos | Complete diâmetros finais pequenos, furos ou geometria final especificada |
| Inspeção de Semiacabamento | Verifique a tolerância de usinagem em diários importantes |
| Terminar o torneamento | Diâmetros funcionais completos e superfícies de referência axiais |
| Moagem Opcional | Usado somente em diários de precisão especificados |
| Rebarbação | Remova rebarbas ao redor dos ombros e transições |
| Medição Final | Confirme o diâmetro do munhão, distância do ressalto, posição do flange e comprimento total |
Sim. As tolerâncias podem ser atribuídas de acordo com a função de cada munhão, em vez de aplicar uma tolerância a todo o eixo.
Sim. Quando o flange determina a posição da montagem, sua localização de face pode ser tratada como uma dimensão de referência principal.
Sim, quando o desenho necessita de um ajuste ou acabamento superficial que torne adequado o lixamento.
Se o desenho do cliente e a rota do material forem adequados, o eixo escalonado e o flange podem ser fabricados como um componente integrado.
As informações mais úteis incluem todos os diâmetros do eixo, comprimentos axiais, dimensões do flange, tolerâncias de ajuste, rugosidade da superfície, material, tratamento térmico e quantidade do pedido.
Não. Os assentos dos rolamentos, os munhões de localização e as superfícies estruturais em geral podem ter diferentes requisitos de rugosidade de acordo com a função.
Sim. Quantidades de protótipo podem ser usadas para verificar ajustes chave e dimensões de montagem antes de repetir a produção.
Para projetos de eixo de várias etapas, a Xiamen Xiangxing Xin Industry and Trade Co., Ltd. fornece suporte de fabricação direta à Xiangxing Xin para eixo escalonado flangeado usinado em CNC de precisão, desde a revisão técnica até a inspeção e repetição da produção.

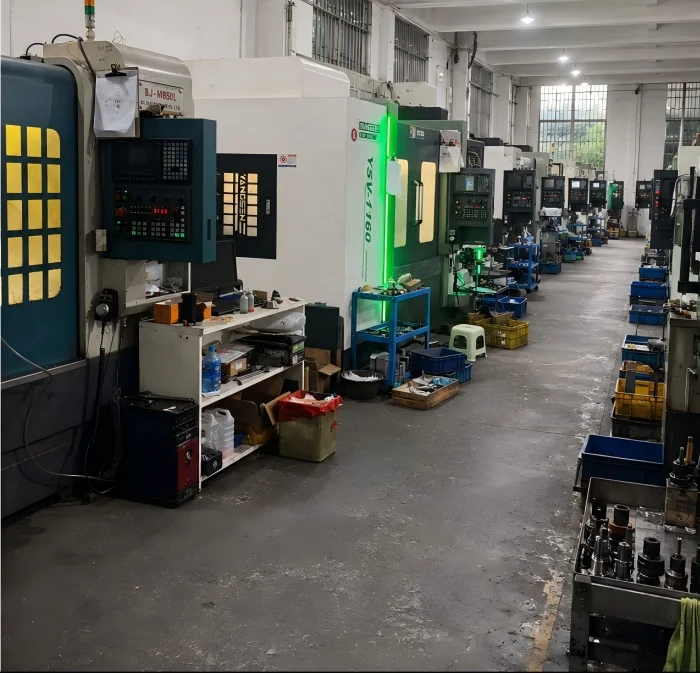

A fábrica combina equipamentos de torneamento CNC e tornofresamento, permitindo que geometrias baseadas em eixos e detalhes não rotacionais adicionais sejam coordenados de acordo com o projeto da peça.
Em vez de forçar tolerâncias desnecessariamente rígidas em todo o componente, a revisão de engenharia pode identificar os verdadeiros assentos dos rolamentos, localizando os munhões e as superfícies de referência axiais antes da usinagem.
CMM, medição de altura, inspeção de rugosidade, micrômetros e outros equipamentos de inspeção podem ser selecionados de acordo com os requisitos dimensionais reais.
Pedidos de protótipos de peça única podem ser aceitos, permitindo que novos projetos de eixos sejam verificados antes de passar para quantidades regulares de produção.
Quando o desenho exige, o tratamento térmico, o tratamento de superfície e os processos terceirizados relacionados podem ser coordenados dentro da rota de fabricação.
Uma vez confirmadas as dimensões críticas e as superfícies funcionais, os pontos de processo e inspeção podem ser mantidos para a produção subsequente, ajudando a melhorar a repetibilidade entre lotes.
