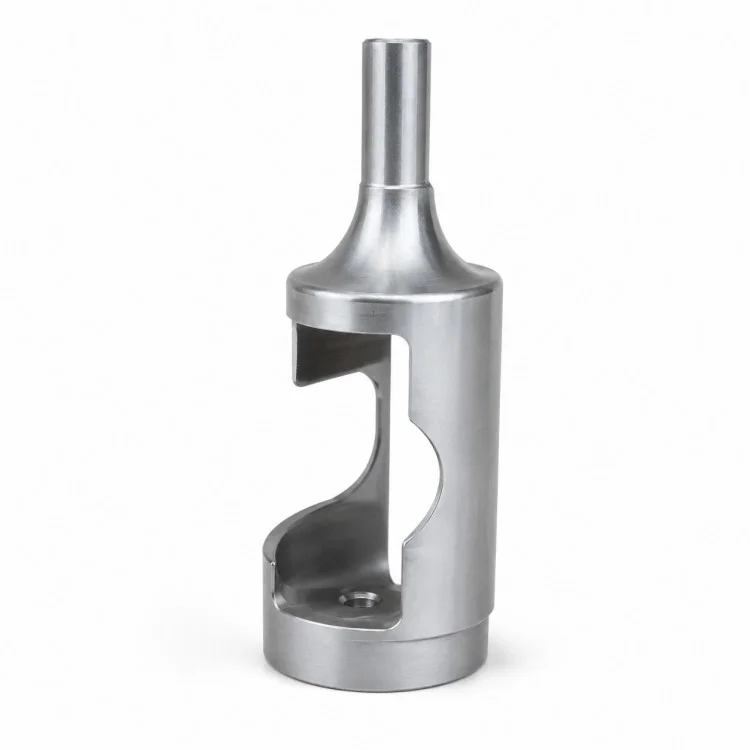

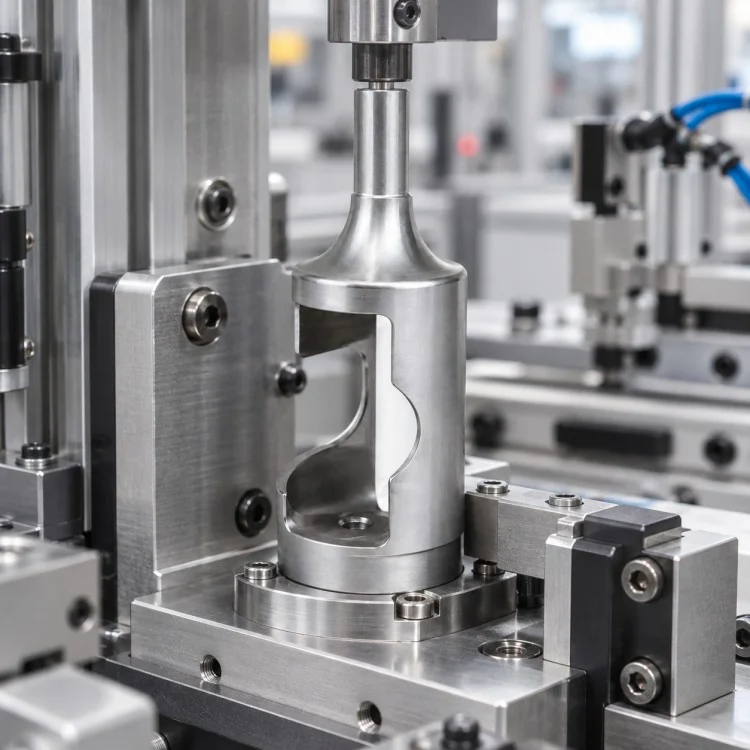

Para compradores que procuram carcaças cilíndricas de lado aberto usinadas em CNC de precisão, a Xiangxing Xin fornece usinagem baseada em desenho para componentes que combinam geometria cilíndrica torneada com fresamento interno profundo e grandes recortes laterais. Ao contrário de um invólucro fechado convencional, esta estrutura deixa parte da câmara interna exposta, o que pode simplificar a instalação, inspeção, ajuste ou movimentação do componente correspondente.

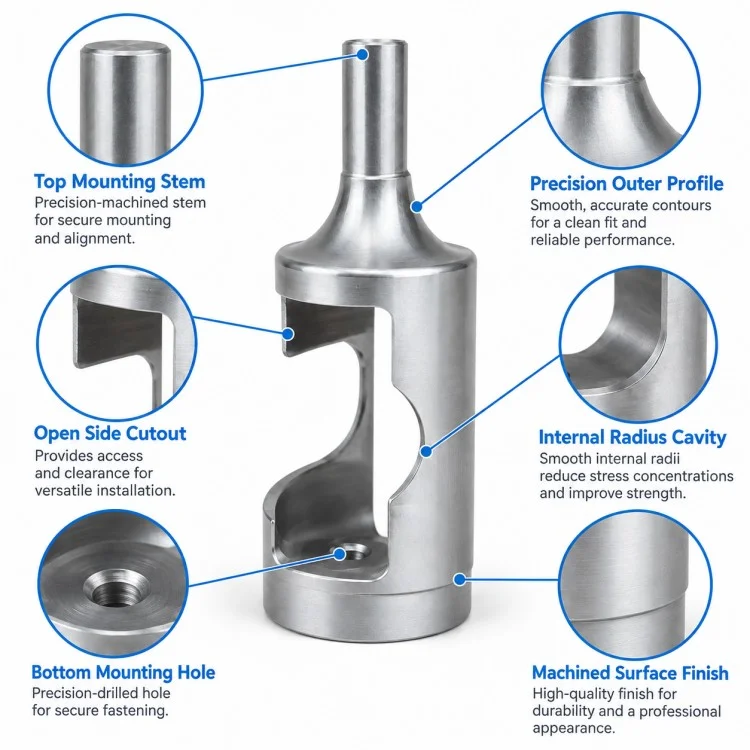

A seção superior é formada como uma haste cilíndrica mais estreita conectada ao corpo principal através de um perfil de transição suave. Dependendo da montagem do cliente, esta área pode funcionar como eixo de posicionamento, seção de conexão ou diâmetro de referência. A transição entre a haste e o corpo maior requer controle de usinagem estável para manter a concentricidade e evitar concentração desnecessária de tensões.
O corpo principal contém uma janela aberta substancial que se estende para dentro da cavidade interna. A produção desse recurso geralmente requer torneamento e fresamento coordenados, em vez de apenas torneamento externo simples. Os raios dos cantos internos, a espessura da parede, a largura da abertura e a seção de suporte restante devem, portanto, ser controlados de acordo com a carga mecânica e a folga das peças correspondentes especificadas no desenho.
Na extremidade inferior, uma superfície de montagem usinada e um furo central fornecem uma referência adicional de montagem.Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd.pode estabelecer inspeção em torno da cadeia funcional real da peça – incluindo diâmetro da haste, concentricidade do corpo, posição da cavidade, localização do furo de montagem e face de referência inferior – em vez de tratar todas as superfícies não funcionais com o mesmo requisito de tolerância.
Para protótipos de baixo volume ou produção repetida, a caixa cilíndrica de lado aberto usinada em CNC de precisão pode ser fabricada a partir de diferentes tipos de metal e fornecida com acabamento superficial adequado de acordo com o ambiente operacional do cliente, requisitos dimensionais e processo de montagem posterior.
| Parâmetro | Detalhes |
| Nome do produto | Carcaça cilíndrica de lado aberto usinada em CNC de precisão |
| Marca | Xiangxingxin |
| Tipo de fabricação | Usinagem OEM baseada em desenho |
| Processo Principal | Torneamento CNC + Fresamento CNC |
| Estrutura | Carcaça cilíndrica de lado aberto |
| Principais recursos | Janela lateral/cavidade interna/haste superior/montagem inferior |

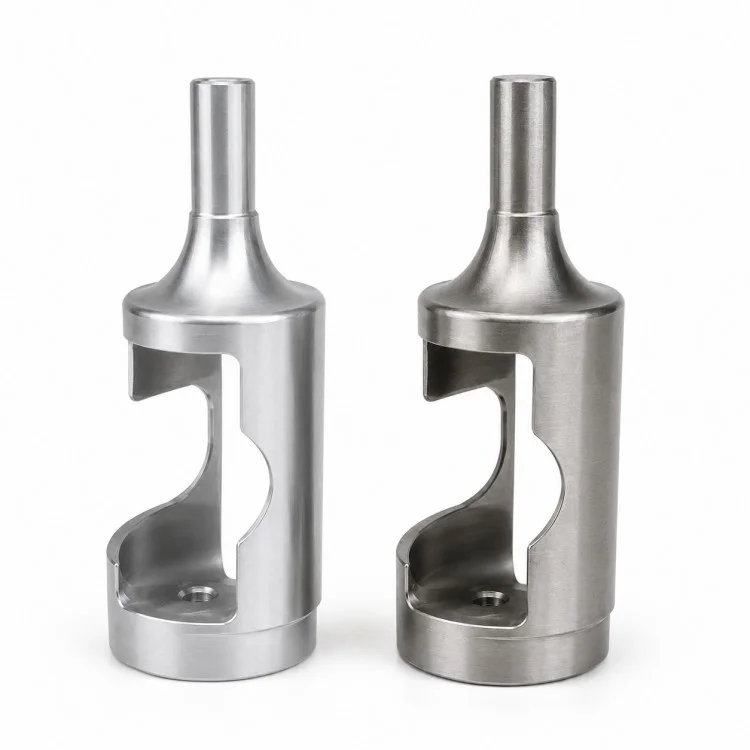

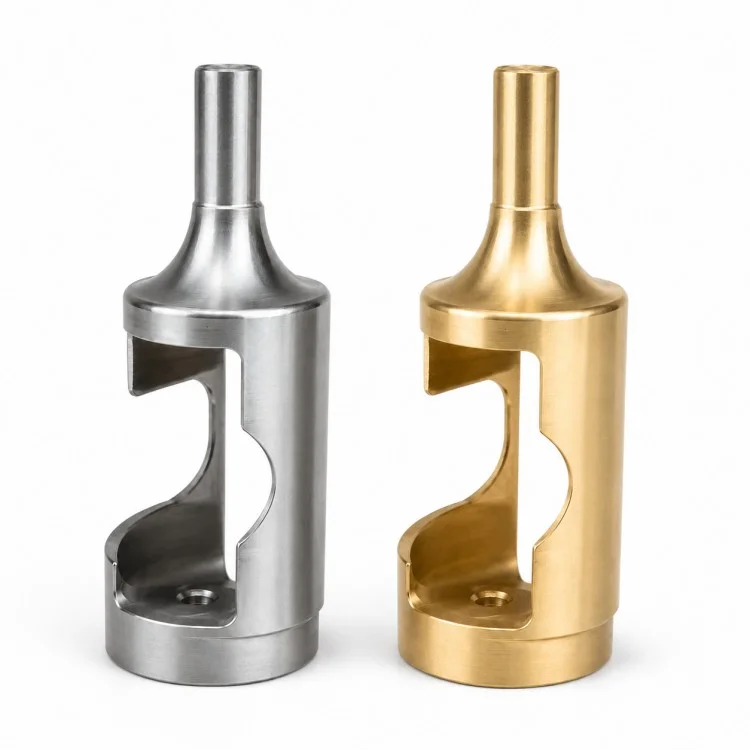

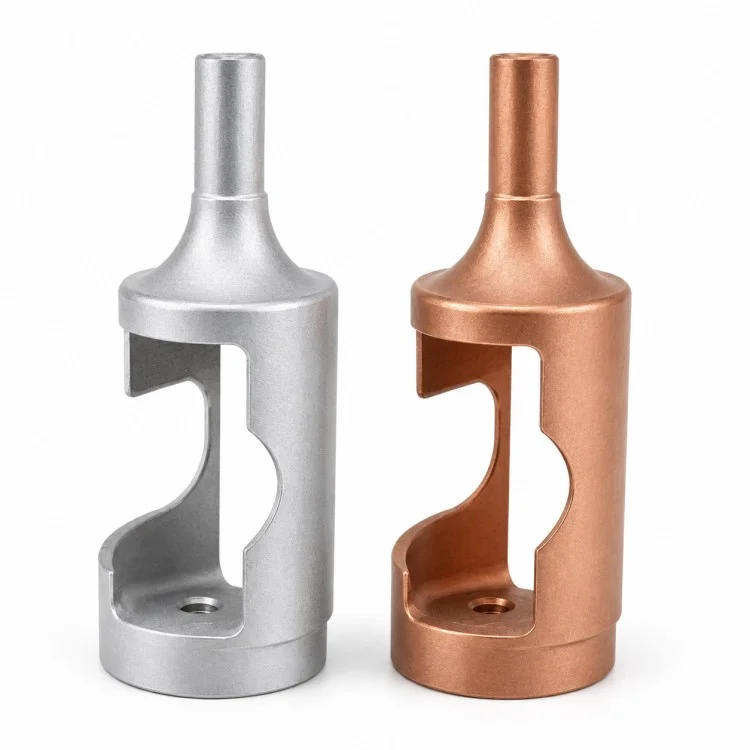

| Material | Alumínio, aço inoxidável, aço carbono, liga de aço, latão, cobre, etc. |
| Tolerância Geral | Normalmente ±0,01 mm |
| Tolerância Crítica | ±0,005–0,002 mm podem ser avaliados de acordo com a estrutura |
| Rugosidade Superficial | Ra3.2 / Ra1.6 / Ra0.8 / Ra0.4 |
| Tratamento de superfície | Anodização, chapeamento, passivação, óxido preto, PVD ou conforme necessário |
| Formatos de desenho | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| Quantidade mínima | 1 peça |
| Prazo de entrega da amostra | Normalmente 3–5 dias |
| Prazo de entrega do lote | Normalmente de 10 a 15 dias |

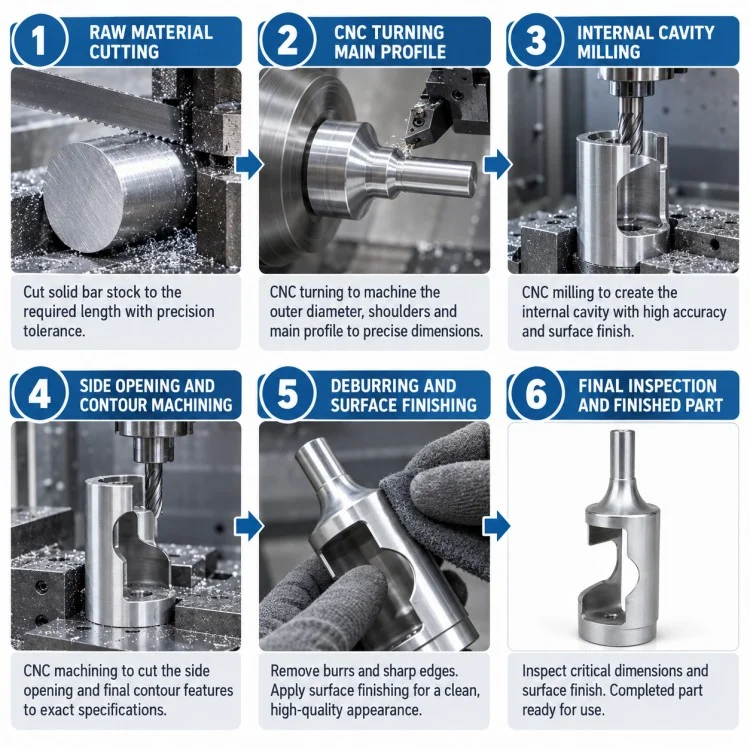

O diâmetro externo, a haste superior, a base inferior e as principais seções de referência concêntrica podem primeiro ser estabelecidas por torneamento CNC. Esses recursos fornecem referências estáveis para fresamento subseqüente.
A grande abertura lateral requer fresamento após o estabelecimento da geometria cilíndrica básica. O acesso da ferramenta, o raio do canto e a espessura restante da parede devem ser planejados em conjunto para evitar o enfraquecimento do lado de apoio da caixa.
A cavidade interna exposta contém superfícies curvas e rebaixadas que podem exigir usinagem multidirecional dependendo do desenho final. O comprimento e a rigidez da ferramenta são importantes na usinagem de áreas internas mais profundas.
O furo de montagem inferior e a superfície correspondente podem ser acabados de acordo com a relação posicional necessária com o eixo do corpo principal.
As dimensões críticas são verificadas de acordo com sua função de montagem, principalmente diâmetros concêntricos, posição da cavidade, largura da abertura, espessura da parede e referências de montagem.
| Item | Carcaça usinada com lado aberto | Habitação Fechada Convencional |
| Acesso Interno | Acesso direto através de abertura lateral | Limitado após a montagem |
| Visibilidade da montagem | Melhor visibilidade da parte interna | Mecanismo interno principalmente coberto |
| Espaço de ajuste | Liberação de ferramenta/acesso mais fácil | Depende da desmontagem |
| Estrutura da peça | Corpo aberto integrado | Corpo totalmente fechado |
| Dificuldade de usinagem | Maior devido à cavidade profunda e janela | Geralmente geometria externa mais simples |
| Redução de peso | Material removido da área aberta | Geralmente mais pesado para o mesmo envelope |
| Apoio Estrutural | Concentrado na seção restante da parede | Distribuído em toda a circunferência |
| Flexibilidade de aplicação | Adequado para mecanismos OEM especiais | Adequado para funções de gabinete convencionais |
Sim. A largura da abertura, altura, raio interno e espessura restante da parede podem ser fabricados conforme desenho do cliente.
Sim. Quando o tamanho e a geometria do material permitem, o componente pode ser usinado a partir de uma peça, ajudando a reduzir as interfaces de montagem e a manter a consistência posicional.
O material deve ser selecionado de acordo com a carga, ambiente de corrosão, peso e requisitos de acoplamento. Alumínio, aço inoxidável, aço carbono/liga e latão são opções comuns.
Sim. MOQ pode começar a partir de 1 peça para verificação de protótipo.
As condições de pagamento são confirmadas de acordo com o valor do pedido, quantidade e estágio de cooperação e serão informadas no orçamento ou na Fatura Proforma. Podemos avaliar os requisitos de pagamento da sua empresa e somos relativamente flexíveis nesse aspecto.
Se você descobrir algum problema de tamanho ou fabricação após receber a mercadoria, forneça fotos, registros de medição ou resultados de inspeção. Nossa equipe de engenharia verificará os problemas consultando os desenhos, registros de produção e dados de inspeção e fornecerá uma resposta dentro de 2 horas, no mínimo, após o que discutiremos uma resolução apropriada.
Os arquivos STEP ou SolidWorks são úteis para revisão de geometria, enquanto os desenhos em PDF ou DWG/DXF devem identificar claramente dimensões, tolerâncias, requisitos de material e superfície.
fornece suporte de fabricação direta à Xiangxing Xin para componentes de carcaça complexos que combinam torneamento e fresamento em vez de depender de estruturas padrão prontas para uso.

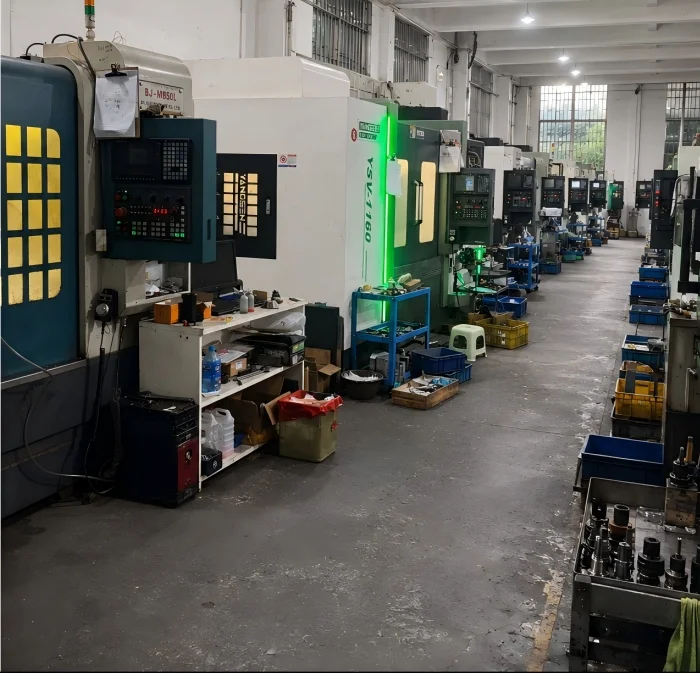

A fábrica possui tornos CNC e equipamentos de torneamento-fresamento para corpos cilíndricos, eixos, ombros e recursos de fresamento secundário em um único fluxo de trabalho de produção.
Para janelas abertas, cavidades profundas, características laterais ou direções difíceis de entrada de ferramentas, a usinagem multieixos oferece mais opções para o planejamento do processo.
Produzir o corpo como um único componente usinado pode reduzir juntas soldadas ou peças montadas separadas, o que é útil quando a consistência posicional é mais importante do que simplesmente minimizar o tempo de usinagem.
Para a carcaça cilíndrica de lado aberto usinada em CNC de precisão, a inspeção pode se concentrar na relação entre a haste superior, o corpo cilíndrico principal, a cavidade interna e o recurso de montagem inferior, que são mais significativos para a montagem final do que apenas as superfícies cosméticas.
O MOQ começa em 1 peça, com prazo de entrega típico do protótipo de 3 a 5 dias e produção em lote em torno de 10 a 15 dias após o desenho e confirmação do processo.
