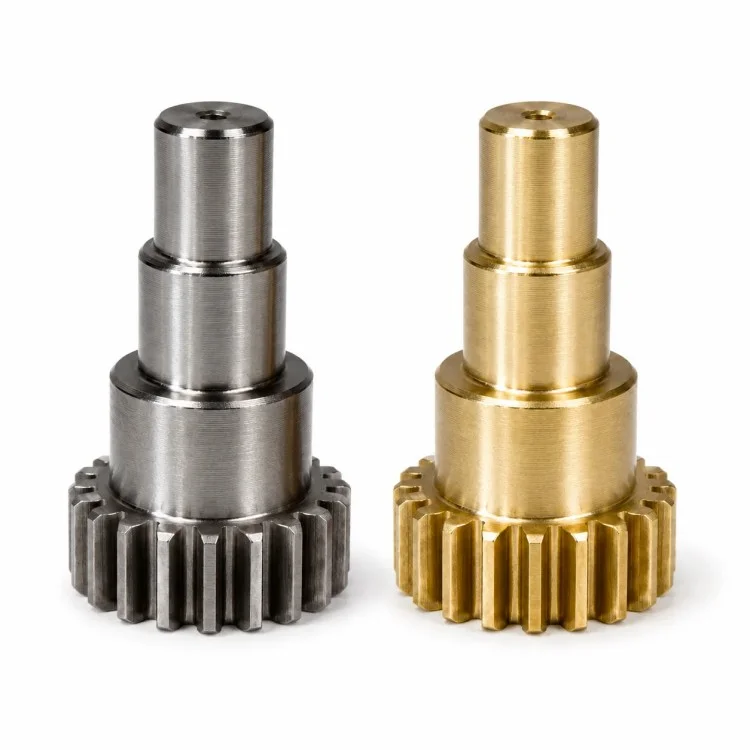

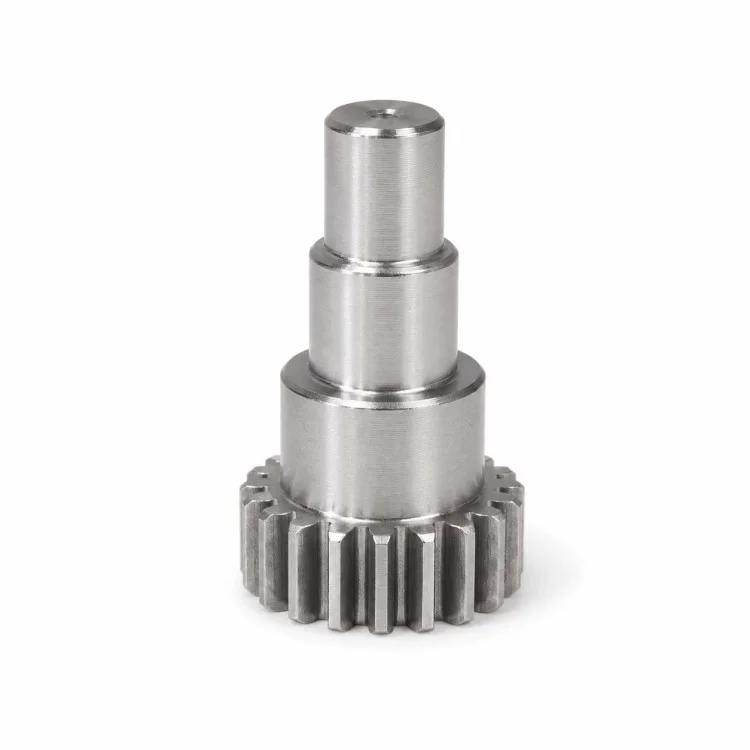

Para projetos de transmissão OEM, Xiangxing Xin é um fabricante de eixo de engrenagem escalonado usinado CNC de precisão, focado em componentes rotativos integrados onde o engate da engrenagem e o posicionamento do eixo devem ser controlados juntos. A engrenagem reta é usinada como parte do mesmo componente do eixo escalonado, criando uma relação mecânica direta entre a seção do dente e os munhões rotacionais.

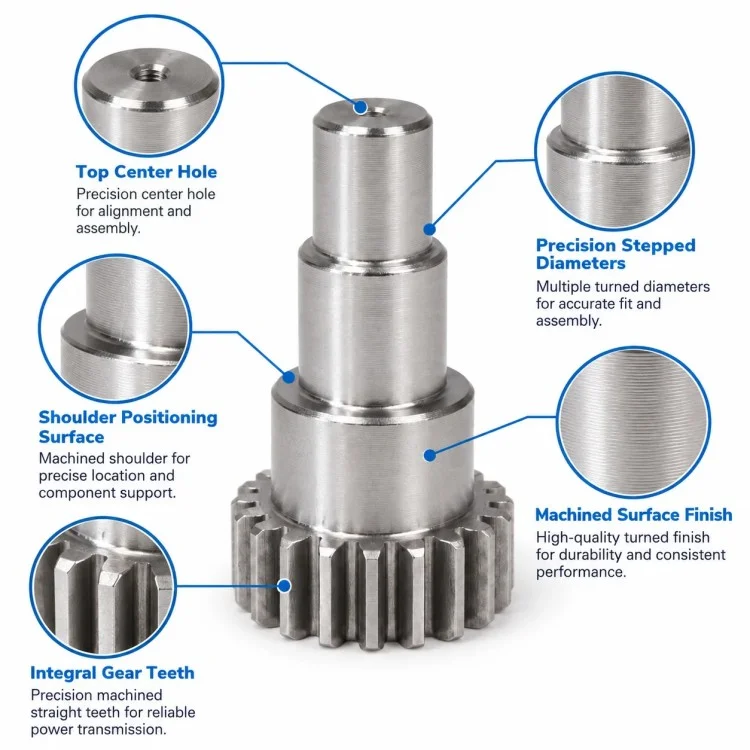

Vários diâmetros de eixo acima da engrenagem podem desempenhar diferentes funções dentro da montagem. Um munhão pode localizar um rolamento ou luva, outro pode fornecer suporte estrutural, enquanto a seção final menor pode servir como uma área adicional de posicionamento ou conexão. O pequeno furo axial visível na extremidade também pode ser produzido de acordo com os requisitos funcionais do cliente, em vez de ser tratado como um recurso padrão.
Uma grande vantagem desta estrutura é que a transmissão de torque e a localização do eixo estão integradas em uma peça. Isso evita adicionar uma conexão separada entre engrenagem e eixo onde o projeto original da máquina requer um componente de peça única, mas também significa que a seção da engrenagem, os diâmetros dos munhões e os ressaltos axiais devem ser planejados em torno de uma estratégia de referência consistente.

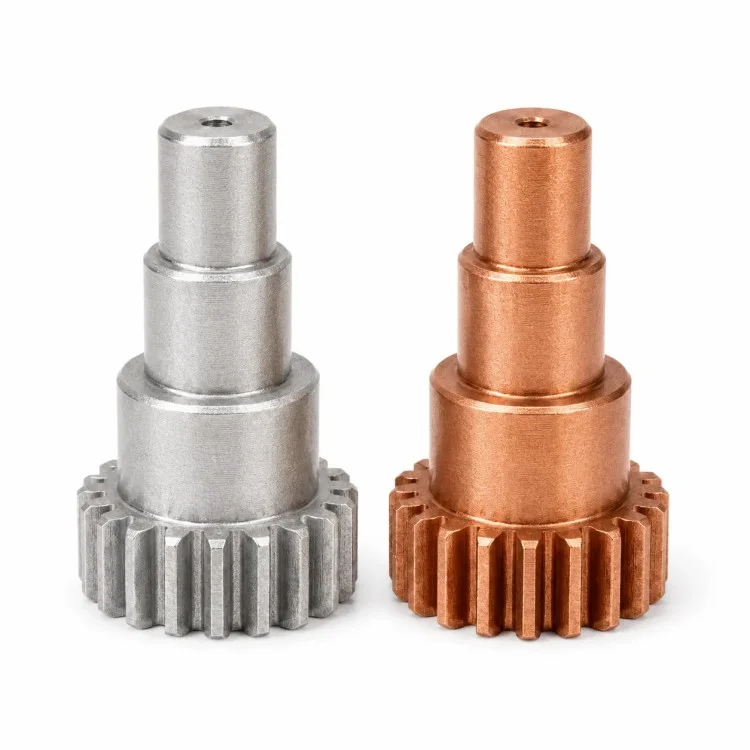

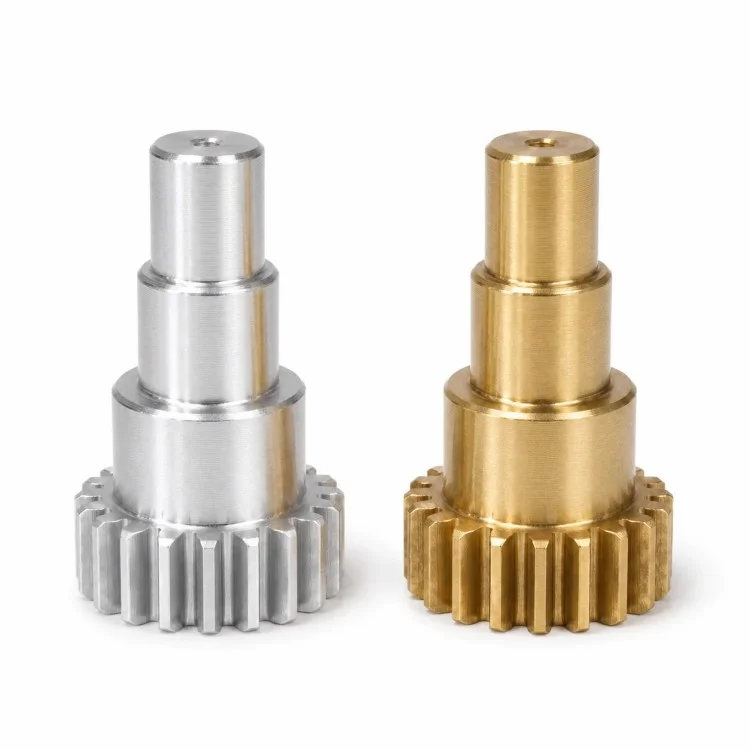

Dependendo da carga, desgaste e condições de serviço, aço inoxidável, aço carbono, liga de aço, liga de alumínio ou outros materiais usináveis adequados podem ser selecionados. O tratamento térmico, o endurecimento superficial, o lixamento ou o revestimento só devem ser introduzidos quando exigido pelo desenho e pelas condições de operação.
Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd.pode organizar a inspeção em torno de dimensões relacionadas à engrenagem, diâmetros de munhões, espaçamento entre ombros, relações de desvio total e áreas críticas de acoplamento, para que o componente acabado seja avaliado como uma peça de transmissão completa, em vez de uma engrenagem e um eixo separadamente.
| Parâmetro | Detalhes |
| Nome do produto | Eixo de engrenagem de dentes retos escalonados usinados em CNC de precisão |
| Marca | Xiangxingxin |
| Empresa | Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd. |
| Tipo de produto | Eixo de engrenagem de dentes retos escalonado integrado |
| Tipo de engrenagem | Engrenagem de dentes retos externos |
| Dados dentários | De acordo com desenho do cliente |
| Módulo / DP | De acordo com a especificação da engrenagem |
| Número de dentes | De acordo com o desenho |
| Estrutura do eixo | Diários de várias etapas |
| Diâmetros do Diário | De acordo com ajustes funcionais |
| Posições dos ombros | De acordo com as dimensões da montagem |
| Buraco Final | De acordo com o design do cliente |
| Material | Aço inoxidável, aço carbono/liga, alumínio, etc. |
| Tratamento térmico | Disponível quando especificado |
| Moagem | Aplicado a periódicos selecionados quando necessário |
| Tratamento de superfície | De acordo com material e aplicação |
| Base de Produção | Desenho 2D / Modelo 3D / Amostra |

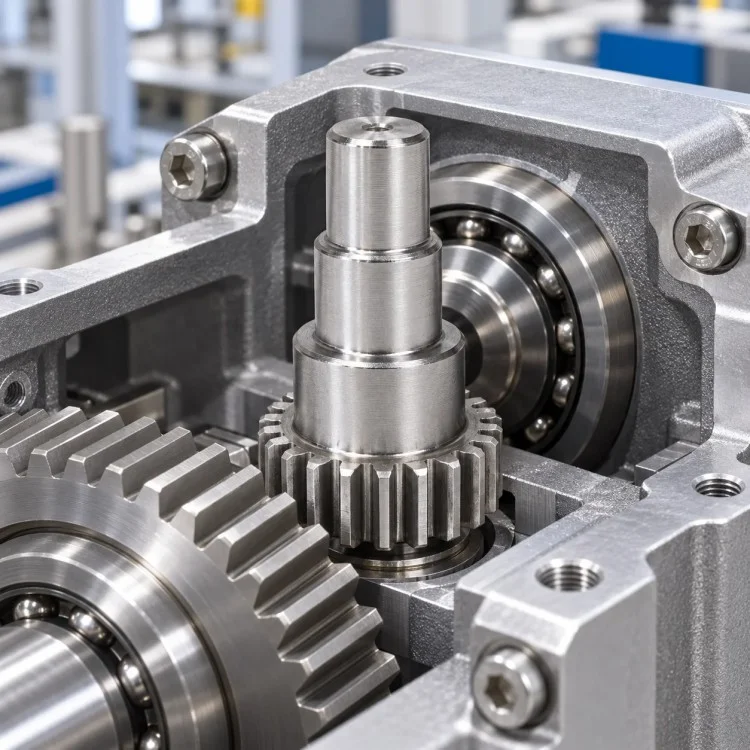

| Aplicação Típica | Caixa de engrenagens, automação, equipamentos de transmissão, máquinas OEM |
Para este eixo de engrenagem de dentes retos escalonados usinados em CNC de precisão, o corte da engrenagem e a usinagem do eixo precisam ser vinculados por meio de um dado rotacional comum para que a seção do dente permaneça corretamente relacionada aos munhões funcionais.

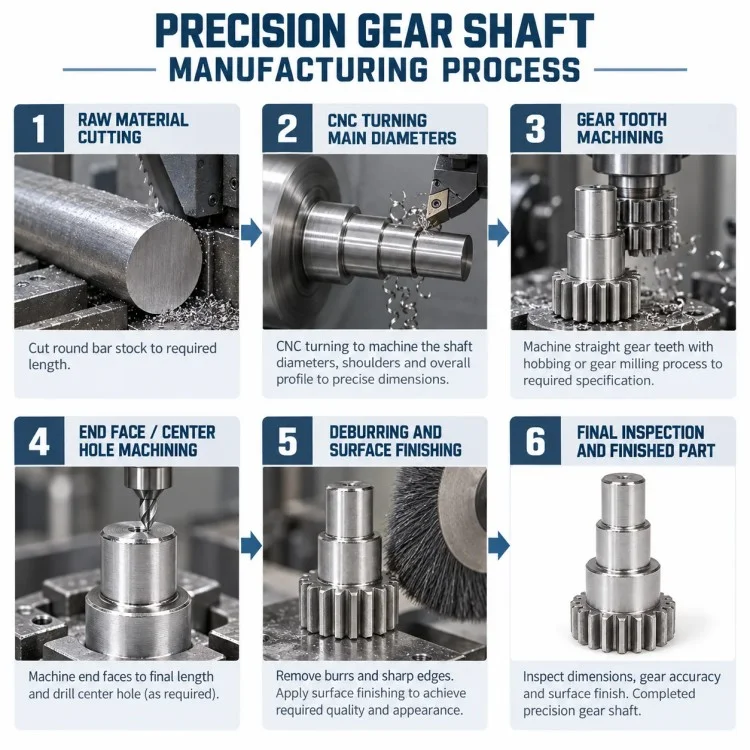

| Estágio do Processo | Ponto de controle principal |
| Revisão de dados de desenhos e engrenagens | Confirme módulo/DP, contagem de dentes, ajustes de eixo e dados críticos |
| Preparação de Materiais | Preparar barra adequada, blank forjado ou matéria-prima especificada |
| Torneamento Bruto | Estabeleça o perfil geral do eixo e a peça bruta da engrenagem |
| Torneamento passo a passo | Usine os diferentes diâmetros de munhão e posições de ressalto |
| Acabamento em branco de engrenagem | Prepare o diâmetro externo da engrenagem necessário e as referências de face |
| Corte de engrenagem reta | Produza os dentes retos externos de acordo com os dados aprovados |
| Usinagem de recursos finais | Furo final completo, chanfro ou outros detalhes especificados |
| Tratamento Térmico Opcional | Aplicado de acordo com requisitos de resistência e desgaste |
| Acabamento de torneamento/retificação | Restaure ou finalize diários de precisão quando necessário |
| Rebarbação | Remova rebarbas das bordas das engrenagens e das transições do eixo |
| Inspeção Final | Inspecione as dimensões das engrenagens, os munhões, o espaçamento axial e os recursos relacionados ao desvio |
| Item de comparação | Eixo de engrenagem integrado | Engrenagem separada + conjunto de eixo |
| Relação engrenagem/eixo | Integrado em um componente | Depende da montagem secundária |
| Interface de conexão | Nenhuma junta cubo-eixo separada em design de peça única | Requer chaveta, estria, ajuste interferente ou outra junta |
| Localização Axial | Definido diretamente por ombros usinados | Depende de várias peças montadas |
| Contagem de componentes | Mais baixo | Mais alto |
| Etapas de montagem | Reduzido | É necessária instalação de equipamento adicional |
| Dados da engrenagem para o diário | Pode ser controlado durante a fabricação | Influenciado pela precisão da montagem da engrenagem |
| Flexibilidade de substituição | Mais baixo | Peças separadas podem ser substituídas individualmente |
| Melhor uso | Projetos OEM que exigem transmissão integrada | Montagens modulares ou orientadas a serviços |
Sim. Quando o desenho especifica um projeto integral e a rota do material é adequada, a peça bruta da engrenagem e o eixo escalonado podem ser produzidos a partir de uma peça de trabalho.
Sim. Assentos de rolamento, munhões de localização e diâmetros gerais de suporte podem usar tolerâncias apropriadas à sua função real.
Forneça módulo ou DP, número de dentes, ângulo de pressão, largura da face, material, tratamento térmico, requisitos de qualidade da engrenagem e informações de acoplamento, quando disponíveis.
Sim, se o ajuste, a estabilidade dimensional ou o acabamento superficial exigidos tornarem necessária a retificação.
Sim. Diâmetro, profundidade e função deverão seguir desenho do cliente.
Sim. O aço-liga pode ser considerado quando a aplicação requer maior resistência ou desempenho específico de tratamento térmico.
Itens críticos típicos podem incluir dimensões relacionadas à engrenagem, mancais de rolamento, distâncias de ressalto, excentricidade da engrenagem ao munhão e superfícies de acoplamento, mas o plano de controle final deve seguir o desenho do cliente.
Para componentes de transmissão integrais, a Xiamen Xiangxing Xin Industry and Trade Co., Ltd. aplica o processo Xiangxing Xin para apoiar projetos de eixo de engrenagem de dentes retos usinados em CNC de precisão, desde a revisão de dados de engrenagem até a verificação de protótipo e fabricação repetida.
Em vez de tratar a engrenagem reta e o eixo como recursos não relacionados, a rota de usinagem pode ser desenvolvida em torno de um ponto de referência rotacional e um conceito de montagem funcional.

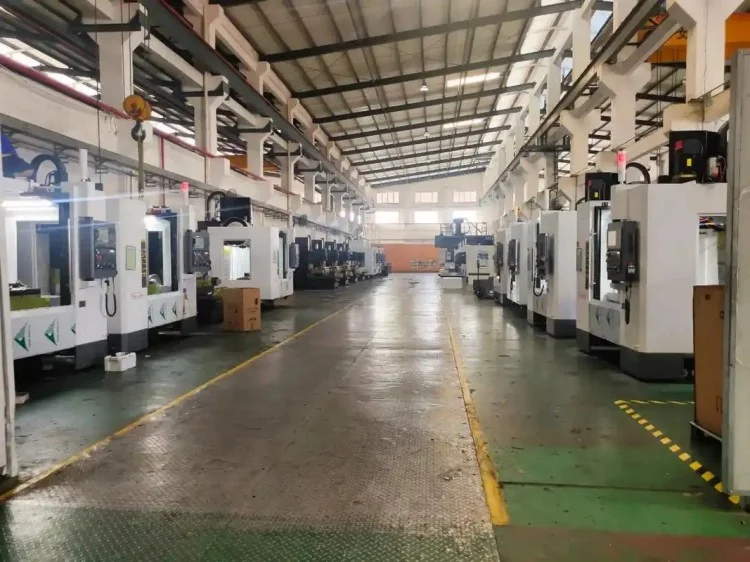

A fábrica pode coordenar torneamento em várias etapas, preparação de engrenagens, usinagem de dentes e acabamento subsequente de acordo com o projeto real da peça.
Os assentos dos rolamentos e os munhões de localização podem receber inspeção e acabamento mais rigorosos, enquanto as seções de suporte não críticas podem usar tolerâncias gerais apropriadas.
Quando as peças de aço exigem dureza ou resistência ao desgaste, o tratamento térmico pode ser incluído no roteiro de fabricação, juntamente com o planejamento de tolerâncias para acabamento posterior.
Pedidos de protótipos de peça única podem ser atendidos para que o engate da engrenagem, o ajuste do eixo e a montagem do equipamento possam ser verificados antes da produção regular.
Após a aprovação da primeira amostra, as dimensões críticas do eixo, as referências das engrenagens e os pontos de inspeção podem ser retidos para lotes posteriores para melhorar a consistência.
