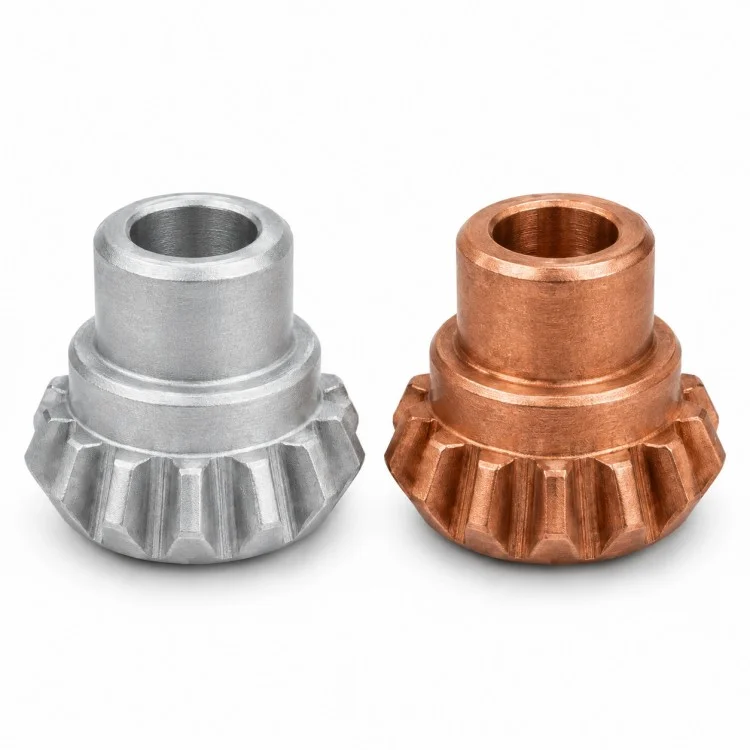

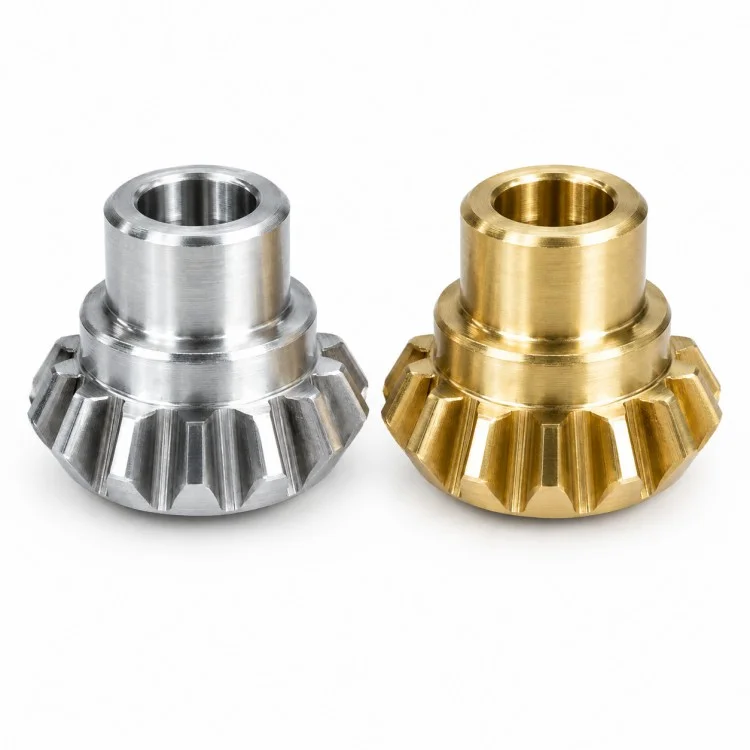

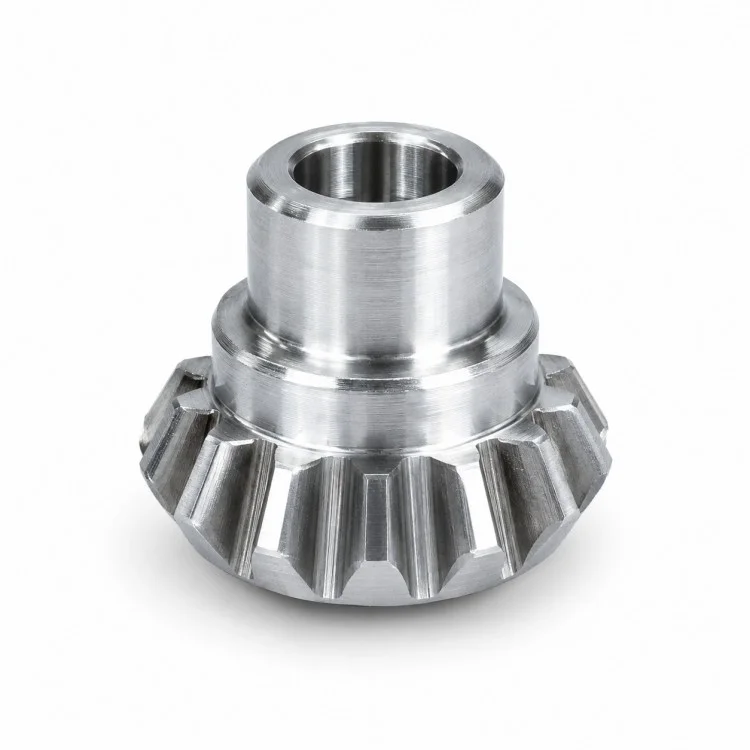

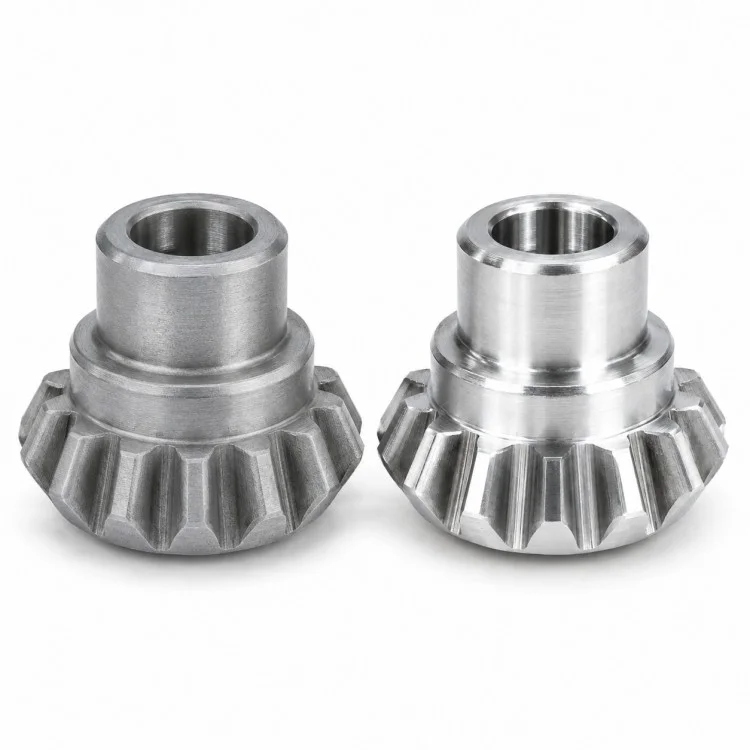

Como fabricante de engrenagem cônica reta usinada em CNC de precisão com cubo,Xiangxingxinconcentra-se na relação entre a seção do dente chanfrado, o furo central e o dado do cubo ao produzir componentes de transmissão não padronizados. O perfil cônico da engrenagem permite que o torque seja transferido entre as direções do eixo que se cruzam, enquanto o cubo integrado fornece uma área dedicada para posicionamento, engate do eixo ou recursos de conexão adicionais definidos pelo projeto do equipamento.
Ao contrário de uma simples engrenagem plana, este componente combina várias zonas funcionais numa só peça. A seção do dente deve corresponder à engrenagem correspondente, o cubo deve fornecer geometria de localização suficiente e o furo central deve permanecer corretamente relacionado ao eixo de rotação. Por esta razão, o corte de engrenagens e a usinagem cilíndrica precisam ser planejados em torno de uma estratégia de referência comum.
A rota de usinagem pode combinar o torneamento do furo, cubo e ressalto com subsequente usinagem de dentes chanfrados. Dependendo do projeto, rasgos de chaveta, furos para parafusos de fixação, estrias ou outros recursos de conexão de eixo também podem ser adicionados, mas somente quando especificado pelo cliente. A seleção do material deve seguir a carga transmitida, as condições de desgaste, o ambiente de lubrificação e qualquer rota de tratamento térmico necessária.
Para verificação de produção, Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd.pode focar a inspeção no tamanho do furo, no diâmetro do cubo, na posição do ressalto, nas dimensões relacionadas à engrenagem e na relação posicional entre a seção dentada e a referência rotacional. Isto é especialmente importante para montagens OEM onde a precisão do acoplamento e a transmissão repetívelo comportamento da transmissão é mais importante do que simplesmente corresponder a um diâmetro externo nominal.
| Parâmetro | Detalhes |
| Nome do produto | Engrenagem cônica reta usinada em CNC de precisão com cubo |
| Marca | Xiangxingxin |
| Empresa | Xiamen Xiangxing Xin Indústria e Comércio Co., Ltd. |
| Tipo de engrenagem | Engrenagem cônica reta com cubo integrado |
| Geometria Dentária | De acordo com desenho do cliente |
| Módulo / DP | De acordo com a especificação de equipamento necessária |
| Número de dentes | De acordo com desenho do cliente |
| Ângulo de Pressão | De acordo com Gear Design |
| Ângulo do cone de inclinação | De acordo com o requisito de equipamento de acasalamento |
| Furo Central | De acordo com desenho do cliente |
| Diâmetro do cubo | De acordo com desenho do cliente |
| Comprimento do cubo | De acordo com desenho do cliente |
| Altura total | De acordo com desenho do cliente |
| Material | De acordo com carga e aplicação |
| Tratamento térmico | Quando especificado |
| Acabamento de superfície | Acabamento Usinado ou Tratamento Especificado |
| Aplicativo | Transmissão angular, caixa de engrenagens, máquinas, sistemas de acionamento OEM |
| Tipo de produção | Baseado em desenho/baseado em amostra |
| Inspeção | De acordo com os requisitos de equipamento e acoplamento aprovados |

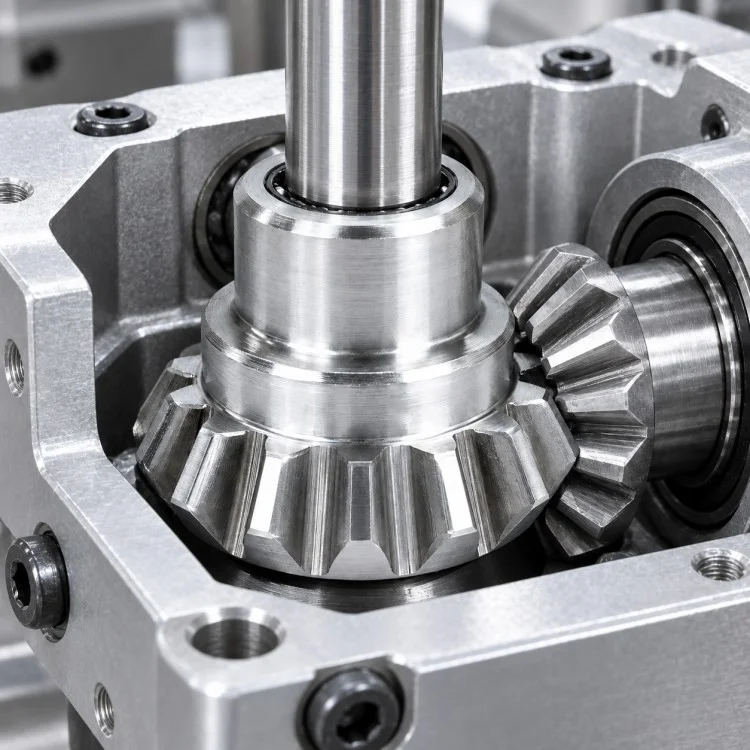

A geometria do dente chanfrado permite que o torque seja transferido entre as direções do eixo que se cruzam, tornando o componente adequado para mecanismos onde o caminho da transmissão muda de direção.

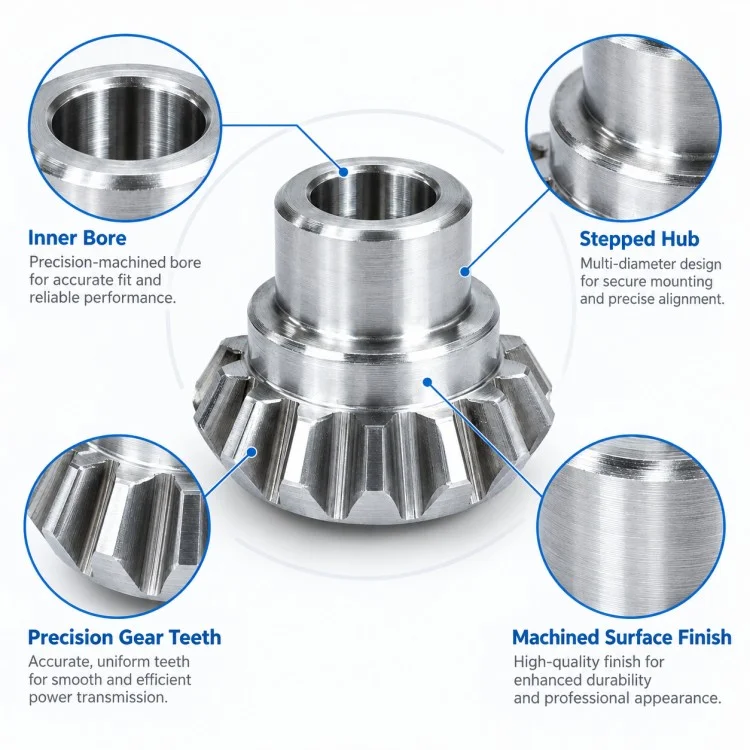

O cubo cilíndrico cria uma seção de localização dedicada entre o corpo da engrenagem e o eixo correspondente ou estrutura de suporte.
O furo central e a seção do dente chanfrado podem ser tratados como recursos funcionais relacionados, ajudando a manter a relação pretendida entre a localização do eixo e o engate da engrenagem.
A combinação do cubo e da engrenagem cônica em um único componente pode reduzir interfaces separadas onde o projeto do equipamento original exige uma peça integrada.
Dependendo do desenho aprovado, o cubo pode acomodar detalhes de conexão adicionais, como rasgo de chaveta, orifício de travamento ou outro recurso de acoplamento.
Uma engrenagem cônica reta usinada em CNC de precisão com cubo requer usinagem rotacional e operações específicas da engrenagem, com atenção especial à relação entre o furo, o cubo e o dado do dente cônico.
| Estágio do Processo | Ponto de controle principal |
| Revisão de desenho de engrenagem | Confirme os dados do dente, o passo do cone, o furo, o cubo e os requisitos de acoplamento |
| Preparação de Materiais | Selecione a peça bruta adequada de acordo com a geometria e o material acabado |
| Torneamento Bruto | Furo de forma, cubo, blank externo e ombros |
| Estabelecimento de dados | Preparar referências rotacionais para usinagem de engrenagens |
| Usinagem de dentes chanfrados | Produza geometria de dente chanfrado reto de acordo com os dados especificados |
| Acabamento de cubo/furo | Conclua as superfícies de localização e as dimensões da interface do eixo |
| Recursos secundários opcionais | Adicione rasgo de chaveta, furo de travamento ou outros recursos de conexão especificados |
| Tratamento Térmico Opcional | Aplicar somente quando os requisitos de dureza ou resistência exigirem |
| Acabamento de usinagem | Corrija superfícies funcionais críticas após processos posteriores, quando necessário |
| Rebarbação | Remova arestas vivas e rebarbas na área do dente |
| Inspeção Final | Verifique o furo, o cubo, os ressaltos, as dimensões relacionadas aos dentes e as referências de acoplamento |
Sim. Forneça o desenho completo da engrenagem ou as informações da engrenagem correspondente para que a geometria do dente e os requisitos de engate possam ser revisados juntos.
Sim. As dimensões do cubo podem ser produzidas de acordo com a interface real do eixo, rolamento ou carcaça.
Sim, quando especificado no desenho. Estas características de conexão devem ser definidas de acordo com o método de montagem real.
Não. O tratamento térmico depende do material, da carga transmitida, dos requisitos de desgaste e das condições de serviço exigidas.
Forneça parâmetros de engrenagem, material, dimensões do furo, dimensões do cubo, quantidade, tolerâncias, requisitos de tratamento térmico e informações sobre a engrenagem correspondente, sempre que disponível.
Pode ser considerado quando o desenho requer um ajuste final mais justo e a rota do material/processo selecionado torna isso necessário.
Potencialmente sim, mas as alterações nos materiais podem afetar a resistência, o desgaste, o tratamento térmico e a estratégia de usinagem, por isso devem ser revisadas antes da produção.
Para peças de transmissão cônica não padrão, a Xiamen Xiangxing Xin Industry and Trade Co., Ltd. usa o fluxo de trabalho de engenharia Xiangxing Xin para oferecer suporte a projetos de engrenagens cônicas retas usinadas em CNC de precisão com cubo, desde a revisão dos dados do dente até a produção repetida.
A seção do dente chanfrado, o furo central, os ressaltos e o cubo são considerados em conjunto para que as decisões de usinagem reflitam como o componente realmente irá encaixar e montar.
Quando o cliente fornece dados de engrenagens emparelhadas, o projeto pode ser revisado em torno das condições reais de engate, em vez de tratar a engrenagem como um componente isolado.
A preparação do material e da peça bruta pode ser selecionada de acordo com a geometria necessária, condição de carga e rota de tratamento térmico a jusante.
Torneamento de furos, usinagem de cubos, preparação de cantos e usinagem de dentes chanfrados podem ser coordenados em um plano de processo.
Para geometrias de engrenagens novas ou não padronizadas, as peças iniciais podem ser usadas para verificar os requisitos de acoplamento e montagem antes que as condições de produção repetidas sejam corrigidas.
Xiangxingxinpode direcionar a inspeção para o furo, o cubo, as dimensões relacionadas à engrenagem e as principais referências de acoplamento que afetam o desempenho real da transmissão.
